性能要求

试验方法

耐电压(TV)

两引线间

无击穿或飞弧

两引线间施加50/60H  Y1:4000VAC/ 60秒 Y2:2500VAC/60秒;最大泄露电流50 mA

引线与外表

 将电容器的两条引线连接在一起,本体部分插入装有小金属球容器内(金属球与引线间的距离不小于1.5mm),在金属球与引线之间施加50/60Hz (Y1:4000VAC/60秒;Y2:2500VAC/60秒)

绝缘阻抗(I.R.))

≥10000MΩ

将电容器两引线间施加500VD,充电时间60±5秒

静电容量和误差
     (CAP&Tolerance)

规定的容量和误差范围内

测试频率:1±0.2KHz   测试电压: 1.0±0.2    Vrms (20±2℃)

损耗角正切(tgδ)

≤250×10-4

测试条件与静电容量相同





Item

Performance

Test  Method

Withstand    Voltage(TV)



Between    Terminals

Should be    no remarkable and abnormality

Apply    Y1:4000VAC;Y2:2500VAC/60sec ;charge/discharge current should not exceed 50A

Between    Terminials and Encloser

Insert the    capacitor body filled with a diameter of 1 mm metal ball in the container,but    keep away from the end of 2mm ontology is not inserted;Test voltage applied    between the short circuit loop terminal and a metal ball

Insulation
                Resistance(I.R.)

≥10000MΩ

Applied    5OOVDC between two terminals ,duration:5 second

Capacitance
(C)&    Tolerance

W it hi n the    specified tolerance

Measuring    Frequency:1±0.2KHz
Measuring    voltage: 1.0±0.2    Vrms (20±2℃)

Dissipation Factor    (DF)

≤250×10-4

Method    same with Capacitance





项    目

性能要求

试验方法

引线引出端强度

拉力

符合电性能规定,引线无断裂或松落


将电容器其中一根引线于径向方向施加下列荷重(参照IEC-68-2-20):荷重1K g;时间10±1.0秒

弯曲

将电容器其中一根引线于径向方向施加0.5K g荷重施加两个循环; 每个循环引线于两端子间弯曲90º,复位2~3秒;然后向相反方向弯曲90º复位

Item

Performance

Test     Method

Terminal  strength

Tensile

Should satisy electrical    characteristics;the terminals should be not break or loose

Apply one lead the    specified strength(Refer to IEC-68-2-20):Load 1Kg; Duration:10±1.0Sec

Bending

Apply    one lead the 0.5Kg for two cycles;Each cycle     includes:90º once,Return to its initial position for 2~3 Sec,and then to the opposite direction    once





项目

性能要求

试验方法

可焊性

外观

均匀覆盖引线浸入部分95%以上

焊锡温度:235±5℃  浸入时间: 2.5±0.5S
     浸入速度: 25±6mm/s

耐焊接热

外观

无可见的损伤或异常

预热温度:100~120℃
     预热时间:60秒内
     温度上升率不超过2 ℃/秒
     焊锡温度260±5℃, 浸入时间10±0.5Sec.
     浸锡深度:引线根部起4±0.8mm
     试验后处理:电容器置于标准大气压条件下放置24±2小时后再进行测量

容量变化率

±10%    (Y5P)
     ±15%(Y5U )
     ±20%(Y5V )

耐电压
     (引线之间)

符合耐电压规定

损耗角正切

≤250×10-4   (1±0.2KHz,1.0±0.2 Vrms,20±2℃)

绝缘阻抗

≥5000 MΩ(500V60秒,20±2℃)

 湿热试验

外观

无可见的损伤或异常

温度:40±2℃
     湿度:90~95%
     存放时间:500+24小时。
     试验后处理:电容器置于标准大气压条件下放置1~2小时后再进行测量

容量变化率

±10%    (Y5P)
     ±15%(Y5U )
     ±20%(Y5V )

耐电压
     (引线之间)

符合耐电压规定

损耗角正切

≤5.0×10-4  (Y5P、Y5U)
     ≤7.5×10-4    (Y5V)
     (1±0.2KHz,1.0±0.2 Vrms,20±2℃)

绝缘阻抗

≥5000 MΩ(500V60秒,20±2℃)

Item

Performance

Test     Method

Solderability

Apperance

Should be no remarkable change

Soldering Temperature: 235±5℃
Immersion Duration: 2.5±0.5S
Immersion Duration: 25±6mm/s

Soldering    Heat Resistance

Apperance

Should    be no remarkable change

Preheat Temperature:100~120℃
Preheat Duration:60 Sec. max
Temperature Increase by 2℃/sec. max
Soldering Temperature:+260±5℃
Immersion    Duration: 10±0.5Sec
Immersion depth: 4±0.8mm from the roots
After    test,allow it stay alone for 24±2 Hours
at standard temperature and humidity before    making measurement

Capacitance    Change Rate(△C/C)

±10% (Y5P)
±15%(Y5U )
±20%(Y5V )

Withstand    Voltage
(Between    Terminals)

Shall    satisfy withstand voltage

DissipationFactor

≤250×10-4 (1±0.2KHz,1.0±0.2 Vrms,20±2℃)

Insulation    Resistance

≥5000 MΩ(500V 60Sec,20±2℃)

Humidity    Heat Resistance

Apperance

Should    be no remarkable change

Temperature: 40±2℃
Humidity: 90~95%RH
Storage Duration:500+24Hours
After    test,allow it stay alone for 1~2 Hrs
at standard temperature and humidity before    making measurement

Capacitance    Change Rate(△C/C)

±10% (Y5P)
±15%(Y5U )
±20%(Y5V )

Withstand    Voltage
     (Between    Terminals)

Shall    satisfy withstand voltage

DissipationFactor

≤5.0×10-4  (Y5P、Y5U)
≤7.5×10-4    (Y5V)
(1±0.2KHz,1.0±0.2    Vrms,20±2℃)

Insulation    Resistance

≥5000 MΩ(500V 60Sec,20±2℃)

项目

性能要求

试验方法

耐久性试验

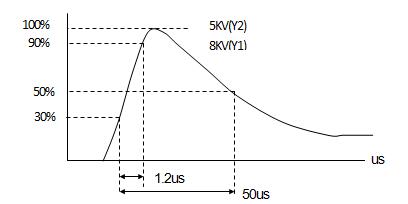

先施加三次脉冲如下:


外观

无可见的损伤或异常

温度:85±3℃40±2℃下施加负载:50Hz/60Hz 425 Vrms (Y2) or 680Vrms(Y1)
持续时间:1000小时
并每小时将电压升高到1000VAC,持续时间0.1s。。
试验后处理:
电容器置于标准大气压条件下放置24±2小时后再进行测量

容量变化率

±20%

耐电压
(引线之间)

符合耐电压规定

损耗角正切

≤5.0×10-4  (Y5P、Y5U)
≤7.5×10-4    (Y5V)
(1±0.2KHz,1.0±0.2 Vrms,20±2℃)

绝缘阻抗

≥5000 MΩ(500V60秒,20±2℃)

Item

Performance

Test     Method

Long Life Testing

Pre-Loading    3 times to the capacitor by puls voltage


Apperance

Should    be no remarkable change

Temperature:85±3℃40±2℃
Voltage Loading: 425 Vrms (Y2) or 680Vrms(Y1) 50Hz/60Hz
Duration:1000    Hrs AC Voltage up to1000V ,
Consistance    time:0.1sec
After test,allow it stay alone for    24±2Hrs at standard temperature and humidity before making measurement

Capacitance    Change Rate(△C/C)

±20%

Withstand    Voltage
 (Between    Terminals)

Shall    satisfy withstand voltage

DissipationFactor

≤5.0×10-4  (Y5P、Y5U)
≤7.5×10-4    (Y5V)
 (1±0.2KHz,1.0±0.2 Vrms,20±2℃)

Insulation Resistance

≥5000 MΩ(500V60sec,20±2℃)
